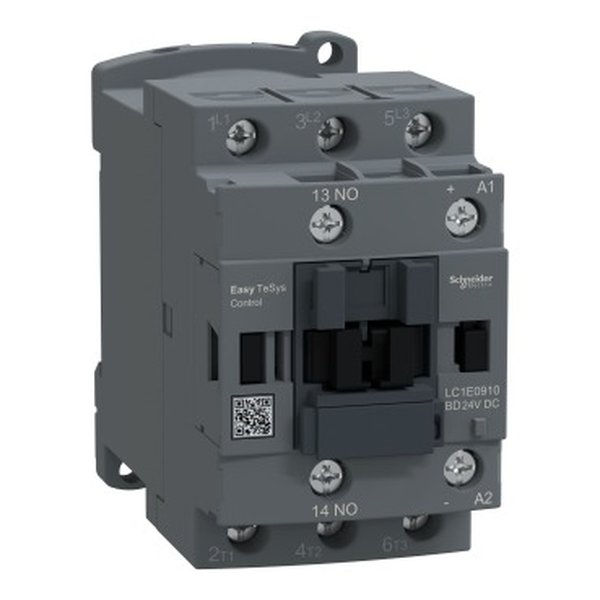

O LC1E0910BD é um dispositivo de manobra elétrica pertencente à linha Easy TeSys da Schneider Electric. Este contator tripolar foi desenvolvido para o controle de cargas em circuitos de potência de até 690 V CA, operando com uma corrente nominal de 9 A em categoria AC-3 (motores trifásicos). O componente conta com uma bobina de acionamento em corrente contínua (24V CC) e um contato auxiliar integrado do tipo Normal Aberto (1NA), permitindo a interface direta com sistemas de automação e CLPs que utilizam essa tensão de comando.
Aplicações e para quem é indicado
Este contator é indicado para profissionais da área de manutenção industrial, montadores de painéis e engenheiros que buscam componentes para o acionamento de motores elétricos e cargas resistivas. Suas aplicações mais comuns incluem:
- Controle de motores trifásicos em sistemas de bombeamento e ventilação.
- Acionamento de resistências de aquecimento em circuitos AC-1 de até 25 A.
- Integração em painéis de automação onde o comando é realizado por fontes de alimentação 24V CC.
- Manobra de circuitos de iluminação industrial e comercial.
O grande diferencial do modelo LC1E0910BD reside na sua integração nativa com circuitos de controle em 24V CC, eliminando a necessidade de relés intermediários em diversas arquiteturas de automação. O produto segue rigorosamente a norma IEC 60947-4-1, garantindo uma tensão de isolamento de 690 V e resistência a impulsos de tensão de até 6 kV. Além disso, apresenta um baixo índice de dissipação de energia por polo (0,2 W em AC-3), o que contribui para a menor geração de calor dentro dos quadros elétricos e maior durabilidade dos componentes internos.
Especificações técnicas
- Modelo: LC1E0910BD
- Linha: Easy TeSys Control
- Número de polos: 3 Polos (3P)
- Contatos de potência: 3 NA
- Contatos auxiliares: 1 NA (Normal Aberto)
- Corrente nominal (Ie) AC-3: 9 A (<= 440 V CA)
- Corrente térmica (Ith) AC-1: 25 A (a 55 °C)
- Tensão do circuito de controle: 24 V CC
- Tensão operacional nominal (Ue): <= 690 V CA 50/60 Hz
- Tensão de isolamento nominal (Ui): 690 V (IEC 60947-4-1)
- Tensão suportável de impulso (Uimp): 6 kV
- Dissipação de potência por polo: 0,2 W (AC-3) / 1,6 W (AC-1)
- Frequência de operação: 50/60 Hz
Perguntas Frequentes (FAQ)
- Qual a tensão de alimentação da bobina deste contator?
A bobina opera exclusivamente em 24 V CC (Corrente Contínua). - Posso utilizar este contator para ligar um motor de quantos cavalos (CV)?
Em 220V trifásico, ele suporta motores de aproximadamente 3 CV (2,2 kW) em categoria AC-3. - Este modelo possui contatos auxiliares inclusos?
Sim, ele possui 1 contato auxiliar do tipo Normal Aberto (1NA). - Qual a corrente máxima suportada em cargas resistivas?
Para cargas do tipo AC-1 (resistivas), a corrente térmica máxima é de 25 A a 55 °C. - O LC1E0910BD pode ser fixado em trilho DIN?
Sim, ele é compatível com trilho DIN padrão de 35mm, além de permitir fixação por parafusos.
