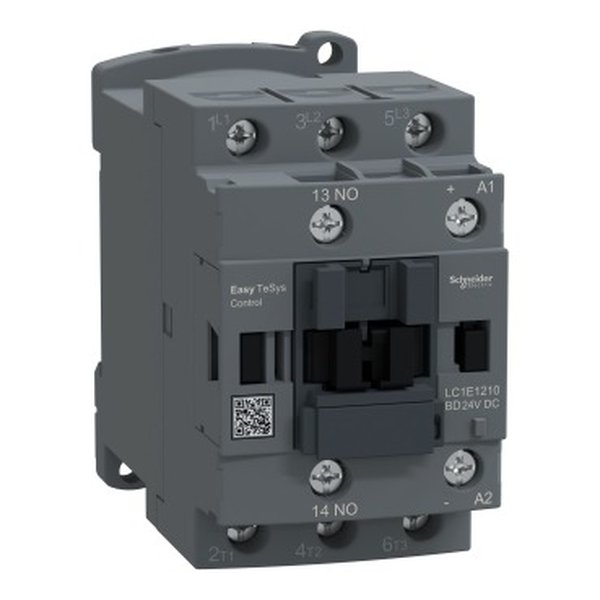

O LC1E1210BD é um dispositivo de manobra elétrica da linha Easy TeSys Control projetado para o controle de motores e cargas resistivas. Este contator tripolar opera em circuitos de potência de até 690 V CA. O modelo é equipado com três polos de potência normalmente abertos (3 NA) e uma bobina de acionamento configurada para 24 V CC. Com uma capacidade nominal de 12 A em categoria AC-3 e até 25 A em categoria AC-1, o componente integra um contato auxiliar do tipo 1 NA para sinalização e intertravamento.

Aplicações e para quem é indicado

Este contator é indicado para profissionais de manutenção, montadores de painéis e integradores de sistemas de automação que buscam componentes para o acionamento de motores trifásicos de até 5,5 kW em 380/440 V. Ele é utilizado no controle de bombas, ventiladores e sistemas de climatização, além de ser aplicável em circuitos de aquecimento resistivo. Sua compatibilidade com comandos em 24 V CC o torna adequado para interface direta com saídas de CLPs e fontes de alimentação industriais.

Diferenciais e benefícios

O LC1E1210BD apresenta uma vida útil mecânica de 10 milhões de ciclos, garantindo continuidade operacional em regimes de manobra frequentes. Sua durabilidade elétrica em categoria AC-3 alcança 1,4 milhão de ciclos sob tensões de até 440 V. O dispositivo possui certificação Green Premium, assegurando conformidade com as regulamentações RoHS e REACH para sustentabilidade ambiental. Além disso, suporta operação em altitudes de até 3000 metros sem necessidade de redução de carga e oferece grau de proteção IP20, prevenindo contatos acidentais com as partes energizadas.

Especificações técnicas

• Modelo: LC1E1210BD

• Linha: Easy TeSys Control

• Polos: 3P (3 NA)

• Corrente nominal (AC-3): 12 A em <= 440 V

• Corrente térmica (AC-1): 25 A (a 55 °C)

• Potência do motor (380/440V): 5,5 kW

• Tensão da bobina: 24 V CC

• Contato auxiliar: 1 NA integrado

• Tensão operacional nominal: <= 690 V CA 50/60 Hz

• Tensão de isolamento: 690 V (IEC 60947-4-1)

• Frequência de operação máxima: 1800 ciclos/h

• Montagem: Trilho DIN ou placa com parafusos

• Temperatura de operação: -5 °C a 55 °C

Perguntas frequentes (FAQ)

1. Qual a tensão de comando deste contator?
   A bobina de comando opera em 24 V CC.

2. Qual a potência máxima do motor que posso conectar em 380V?
   O contator suporta motores de até 5,5 kW em 380...400 V CA na categoria AC-3.

3. Ele possui contatos auxiliares?
   Sim, possui 1 contato auxiliar normalmente aberto (1 NA) integrado.

4. Qual o limite de corrente para cargas resistivas (AC-1)?
   A corrente térmica nominal para circuitos AC-1 é de 25 A em temperaturas de até 55 °C.

5. Como é feita a fixação no painel?
   Pode ser montado em trilho DIN de 35mm ou fixado diretamente em placa por meio de parafusos.
